关于湖南稳压器需要知道的六个基本问题

发布日期:2020-06-30 作者: 点击:

  湖南稳压器会产生具有稳定预设幅度的固定输出电压,无论其输入电压或负载条件是否改动。稳压器分为两类:线性和开关式。

  线性稳压器选用受高增益差分放大器操控的有源(BJT或MOSFET)通流器材(串联或并联)。它将输出电压与精密基准电压源相比较,并对通流器材进行调整以保持稳定的输出电压。

  开关稳压器可将直流输入电压转换为施加到电源MOSFET或BJT开关上的开关电压。经过滤波的电源开关输出电压则反应到可操控电源开关敞开和封闭时刻的电路上,这样输出电压可保持稳定,无论其输入电压或负载电流是否改动。

  1.开关稳压器有哪些拓扑结构?

  有三种常见的拓扑结构:降压型、升压型和降压/升压型。其他拓扑结构包括反激式、SEPIC、Cuk、推挽、正向、全桥和半桥拓扑结构。

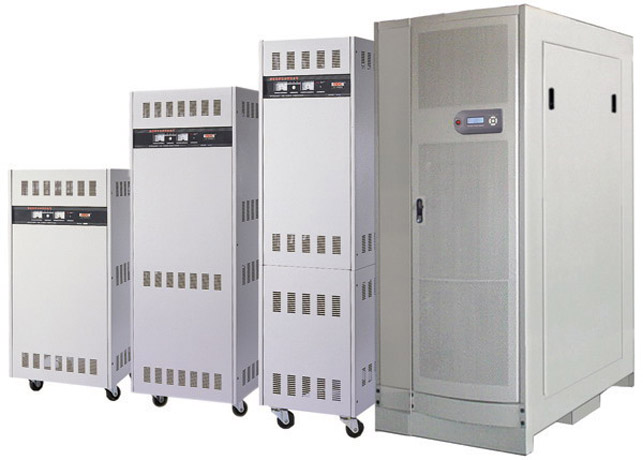

湖南稳压器

  2.开关频率怎么影响稳压器设计?

  更高的开关频率意味着,稳压器可运用更小的电感和电容。这还意味着更高的开关损耗和更大的电路噪声。

  3.开关稳压器有哪些损耗?

  翻开和封闭MOSFET所需的功率会引起损耗,并与MOSFET栅极驱动器相关。相同,从导通状况切换至非导通状况需花费必定的时刻,因此会产生MOSFET功耗。此外,阈值电压和栅极电压之间的MOSFET栅极电容充电和放电所需的能量也会引起损耗。

  4.线性和开关稳压器的常见使用有哪些?

  给定输入和输出电压,线性稳压器的功耗与输出电流成正比,因此典型功率可为50%或更低。经过优化器材,开关稳压器可实现90%的功率。然而,线性稳压器的噪声输出远低于同一输出电压和电流要求的开关稳压器。通常情况下,相比线性稳压器,开关稳压器能驱动更高的电流负载。

湖南稳压器

  5.开关稳压器怎么操控其输出?

  开关稳压器需求经过某种方式改动其输出电压以呼应输入和输出电压改动。一种办法是运用PWM操控相关电源开关的输入,然后操控其开关时刻(占空比)。工作时,稳压器的滤波输出电压会反应到PWM操控器来操控占空比。若滤波输出发生改动,则施加到PWM操控器上的反应会改动占空比以保持稳定的输出电压。

  6.哪些设计标准对稳压器IC很重要?

  基本参数包括输入电压、输出电压和输出电流。根据详细使用,其他参数或许也很重要,如输出纹波电压、负载瞬态呼应、输出噪声和功率。线性稳压器的重要参数包括压差、PSRR(电源抑制比)和输出噪声。
